工業菠萝视频三级片公司的電泳塗層（電泳）是一種利用外加電場定向懸浮在電泳液體中的顏料和樹脂等顆粒，沉積在其中一個電極的基底表麵的塗層方法。電泳畫的原理發明於1930年代後期，但這項技術的發展及其工業應用是在1963年以後。電泳塗料是近30年來發展起來的一種特殊的塗料形成方法。這是一種實用的水性塗料施工工藝。具有水溶性、無毒、易於自動控製等特點，已廣泛應用於汽車、建材、五金、家電等行業。
　　

工業鋁業公司的電泳塗裝是將工件和相應的電極放入水溶性塗層中，連接電源，依靠電場產生的物理化學作用。一種塗層方法，將塗層中的樹脂、顏料和填料均勻沉澱並沉積在表麵上，塗層作為電極形成不溶於水的漆膜。電泳塗層是一個非常複雜的電化學反應過程，它至少包括四個過程：電泳、電沉積、電滲透和電解。根據電泳塗層的沉積性能，可將電泳塗層分為陽極電泳(工件為陽極，塗層為陰離子)和陰極電泳(工件為陰極，塗層為陽離子)。根據供電電源的不同，可分為直流電泳和交流電泳。根據加工方法，有恒壓法和恒流法。目前，直流電源的陽極電泳恒壓法在工業上得到了廣泛的應用。

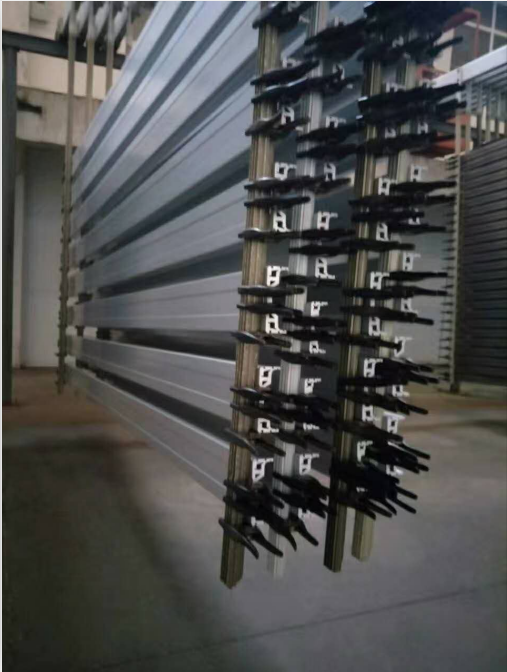

電泳塗裝的方法及技巧
主要研究結果如下：(1)普通金屬表麵電解塗層的工藝過程如下：
　　
預清洗→在線→脫脂→洗滌→除鏽→洗滌→中和→洗滌→磷化→洗滌→鈍化→電泳塗布→槽清洗→超濾洗滌→幹燥→離線。
　　
（2）基體和塗層的預處理對電泳塗層有很大的影響。鑄件通常經噴砂或噴丸處理而生鏽。用棉紗除去工件表麵的浮塵，用80～120砂紙除去表麵殘留的鋼球等雜質。鋼鐵表麵經脫脂、除鏽處理。當表麵要求過高時，進行磷化鈍化表麵處理。黑色金屬零件在陽極電泳前必須進行磷酸鹽處理，否則漆膜的耐腐蝕性較差。在磷化處理中，通常選用厚度約為1-2微米的鋅鹽磷化膜，要求磷化膜結晶細小均勻。
　　
(3)在過濾係統中，一般采用一次過濾，濾網為網袋結構，孔徑為25至75μm。電泳塗層通過垂直泵輸送到過濾器進行過濾。考慮到整體更換周期和漆膜的質量，孔徑為50μm的濾袋更好。既能滿足漆膜的質量要求，又能解決濾袋堵塞的問題。
　　
(4)電泳塗層循環係統的循環量直接影響鍍液的穩定性和漆膜的質量。隨著循環量的增加，槽液的沉澱和氣泡減少，但槽液老化加速，能耗增加，槽液穩定性變差。將鍍液循環次數控製在6~8次/h較為理想，既能保證漆膜質量，又能保證鍍液的穩定運行。
　　
(5)隨著生產時間的延長，陽極膜片的阻抗增大，有效工作電壓降低。因此，為了補償陽極膜片的電壓降，應根據電壓損耗的大小，逐步增大電源的工作電壓。
　　
（6）超濾係統控製工件中攜帶的雜質離子濃度，以確保塗層質量。在該係統的運行中，應注意係統應在運行後連續運行，嚴禁間歇運行以防止超濾膜變幹。幹燥的樹脂和顏料附著在超濾膜上，不能徹底清洗，嚴重影響超濾膜的透水性和使用壽命。超濾膜的出水率隨運行時間的延長而減少，連續操作應清洗30~40天，以確保超濾浸漬和漂洗所需的超濾水。
　　
（7）電泳塗裝法適用於大量管道的生產過程。電泳槽的更新周期應在3個月內。以年產量30萬環的電泳生產線為例，對槽液進行科學管理十分重要。定期對槽液的各種參數進行試驗，根據試驗結果對槽液進行調整和更換。一般情況下，罐液參數的測量頻率如下：
ph值，固體含量和電泳率，超濾和超濾清洗液，陰（陽）極流，循環清洗液，去離子清洗液；延吉，有機溶劑含量，實驗室滑道試驗，每周兩次。
　　

(8)在漆膜質量管理中，應經常檢查漆膜的均勻性和厚度，外觀上不應有針孔、懸垂、桔皮、皺紋等，並定期檢查漆膜的附著力和耐腐蝕性等理化指標。檢驗周期根據製造商的檢驗標準，一般每一批都需要進行檢驗。

文章整理：工業菠萝视频三级片公司 www.zghrsh.com
