    菠萝视频网站擠壓模具平麵分流組合模的結構設計及開模費用


    發布者：大菠萝福利网站导航金屬   發布時間：2022-4-21 10:19:34

    　　
    　　平麵分流組合模一般是由上模(陽模)、下模(陰模)、定位銷、聯結螺釘四部分組成。上下模組裝後裝入模支承中。為了保證模具的強度，減少或消除模子變形，有時還要配備專用的模墊和環。

    　　在上模上有分流孔、分流橋和模芯。分流孔是金屬通往型孔的通道，分流橋是支承模芯(針)的支架，而模芯(針)用來形成型材內腔的形狀和尺寸。

    　　在下模上有焊合室、模孔型腔、工作帶和空刀。焊合室是把分流孔流出來的金屬匯集在一起重新焊合起來形成以模芯為中心的整體坯料，由於金屬不斷聚集，靜壓力不斷增大，直至擠出模孔。模孔型腔的工作帶部分確定型材的外部尺寸和形狀以及調節金屬的流速，而空刀部分是為了減少摩擦，使製品能順利通過，免遭劃傷，以保證產品表麵品質。

    　　定位銷用來進行上下模的裝配定位，而聯結螺釘是把上下模牢固地聯結在一起，使平麵分流組合模形成一個整體，便於操作，並可增大強度。

    　　此外，按分流橋的結構不同，平麵分流組合模又可分為固定式和可拆式的兩種。帶可拆式分流橋的模具又稱之為叉架式分流模，用這種形式的模子，可同時擠壓多根空心製品。

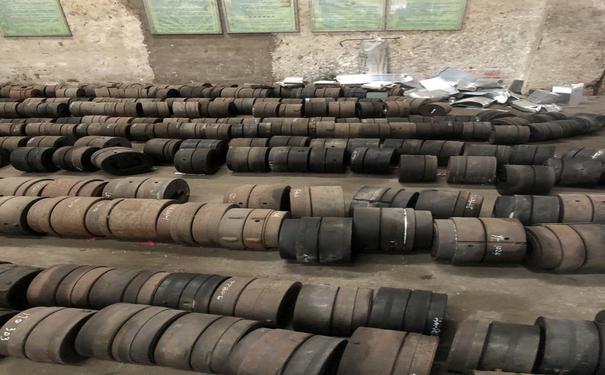

    菠萝视频网站擠壓模具


    　　菠萝视频网站擠壓生產發生崩模具原因（損壞原因分析）：


    　　在菠萝视频网站擠壓生產過程中，擠壓模具的工作環境是非常惡劣的，不但一直處於高溫高壓的狀態，還反複承受各種外力的作用。隨著鋁擠壓型材品種的多樣化和規格大型化、形狀複雜化、尺寸精密化、材料高強化以及大型的高比壓擠壓筒和新的擠壓方法的不斷出現，擠壓模具的工作條件變得更為惡劣了，所以變得更容易損壞了，造成損壞的原因主要有以下幾種：

    　　(1)長期處於高溫的環境下，在擠壓過程中，直接與高溫鑄錠接觸並參與變形的擠壓部件(擠壓筒、擠壓墊片、針後端、衝針等)和模具(模子、模墊、針尖、舌模套、模支承等)的表麵溫度有時局部可高達550℃以上。承受高溫作用的時間一般為幾分鍾到幾十分鍾，對於擠壓速度慢的難變形鋁合金來說，有時長達數小時以上。長時間的高溫作用，大大地惡化了金屬與工具之間的摩擦條件，降低了工模具材料的強度，以至於產生塑性變形，加速其破損。

    　　(2)承受長時高壓作用。表4—1—2列出了鋁合金擠壓成形時所需的最小單位壓力。為了獲得不同的比壓以滿足不同合金和品種變形的要求，設計和製造了具有不同比壓的擠壓機和擠壓筒。表4—1—3列出了部分擠壓筒的比壓。

    　　(3)承受激冷激熱作用。穿孔針、模子和擠壓墊片等工具，工作時間和非工作時間的溫差，擠壓鋁合金時可達200～300℃以上。而在水冷模擠壓、穿孔擠壓時，工模具中的溫度梯度更大，變化更激烈。加之，工模具材料的傳熱能力較低，很可能在工模具中產生大的熱應力，使其工作條件更為惡化。在激冷激熱作用下，工模具極易產生微裂或熱疲勞裂紋。

    　　(4)承受反複循環應力作用。在工作時間，工模具要承受很高的壓力，而在非工作時間裏則突然卸載，應力下降到零，而且，有的工具(如穿孔係統的工具)在擠壓過程中有時受壓，有時受拉，因此，工模具部件中的應力狀態是極其複雜和極不穩定的。在這種反複循環，拉壓交變的應力作用下，工模具極易產生疲勞破壞。

    　　(5)承受偏心載荷和衝擊載荷作用。在穿孔和擠壓時，特別在擠壓複雜斷麵型材、空心型材、大直徑小內孔的厚壁管材時，工模具內會產生很大的附加應力，或引起很高的應力集中。在細長件、薄壁空心件(如實心和空心擠壓軸，穿孔針組件等)中，還會受到偏心載荷、衝擊載荷、扭曲和橫向彎曲應力的作用。主應力和這些附加應力迭加，會形成很高的工作應力。在這種複合應力的作用下，工模具最易喪失其穩定性、產生彎曲、扭斷或折斷。

    　　(6)承受高溫高壓下的高摩擦作用。鋁合金在擠壓時的主要特點之一是極易與工模具表麵產生“粘結”作用，即在高溫高壓作用下，

    　　合金中的釩、鐵、矽等溶質原子滲透到工模具表麵層而產生焊合作用，在與高溫金屬直接接觸的擠壓筒內套、穿孔針和模子等的表麵粘附一層金屬。在高溫高壓作用下，這些粘附的金屬層不斷形成，又不斷被破壞，經多次反複磨損，而引起工模具失效。

    　　(7)承受局部應力集中的作用。由於新產品形狀比較複雜，相應的模具和工具(如扁擠壓筒、軸、舌模和平麵分流組合模等)的形狀和結構也比較複雜，因而在高溫高壓下容易產生局部的應力集中，從而引起局部變形或局部壓塌。

    　　綜上所述，在穿孔或擠壓時，擠壓模具的工作條件是十分惡劣的，引起其變形和損壞的因素也是錯綜複雜的。因此，在設計時應盡可能考慮各種不利因素的影響，選擇合理的結構，進行可靠的強度校核，規定合理的加工工藝和熱處理工藝，選擇合適的材料。菠萝视频网站與鋼材銅材相比還是有比較大的區別的，由於鋁的硬度不高，變形性好，所以適合擠出生產。鋁合金也是比較少的可以擠出生產的合金之一。擠壓生產菠萝视频网站模具成本比較低，所以很多客戶都願意開模定製。

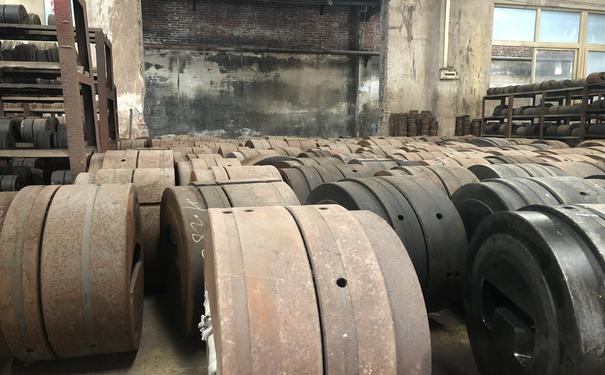

    菠萝视频网站開模


    　　菠萝视频网站模具費用是怎麽計算？


    　　菠萝视频网站擠壓模具種類不同，模具結構組合設計不同，所以價格也不同。

    　　1.看結構：

    　　菠萝视频网站模具分為平模和分流模，還有一種整體模具用於無縫管的擠壓生產，這種比較少。大菠萝福利网站导航今天著重講平模和分流模，平模用於沒有腔體的型材，分流模用於有腔體的型材。分流模是有上下兩片模具組合起來的，所以價格要貴一些。

    　　2.型材大小不同

    　　截麵越大的型材模具也有越大，菠萝视频网站模具的材質一般是H13鋼，模具越大價格也就越高。也就是說截麵越大的菠萝视频网站模具價格越高。

    　　3.截麵複雜程度不同

    　　菠萝视频网站的截麵有很簡單的方管或圓管，也有複雜的散熱器或多腔體的型材，雖然都是采用分流模，但模具的開發成本是不一樣的。截麵越複雜的模具費用也越高。

    　　所以菠萝视频网站模具費用的計算主要從以上三方麵來考慮，也就是簡單的小截麵平麵模具價格較低，而大截麵的複雜分流模價格會比較高。
